ガイド ピラーは、金型内の他のコンポーネントと組み合わせて使用され、金型が正確な位置とルートで移動することを保証します。通常は肩部と油溝を備えた円筒形です。材質はSUJ2、熱間ダイス鋼、イージーローリングアイロン等が使用されます。金型の磨耗や損傷を防止でき、プレートへの脱着が可能なためメンテナンスが容易です。
ガイドピラーの真円度は非常に重要です。円筒研削盤の外径を研削するには、テープの中心を円筒研削盤の中心穴に当て、ガイドピラーが回転できるようにする必要があります。
ガイドピラーは自動車金型用、単独用、金型フレーム、アンロードプレートなど用途に応じてご利用いただけます。
通常、内側の円筒面はø32H7、Ra0.2umです。外周円筒面 ø45R6、Ra0.4um。
自動車金型、金型フレーム、 スタンピング金型、ダイカスト金型、プラスチック金型。
案内方向は、スライドガイドピラー（コードSGP）、スライドローリングガイドピラー（コードSRP）のオプションがあります。
硬度: 58-62HRC
表面粗さ：Ra0.4～0.8
精度公差: +/-0.005mm
同心度: +/-0.01mm
真直度公差：0.002mm
真円度公差：0.002mm
表面処理：高周波浸炭熱処理選択
用途：スタンピング金型、ダイカスト金型、プラスチック金型
D=φ8mm-φ80mm
L=30mm～1000mm
ガイドピラー 直径 | 16 | 18 | 19 | 20 | 22 | 25 | 28 | 32 | 38 | 45 | 50 |
ガイドブッシュ 内径 | 22 | 24 | 25 | 26 | 28 | 31 | 36 | 39 | 48 | 55 | 60 |
ガイドブッシュ 外径 | 32 | 34 | 36 | 37 | 38 | 44 | 48 | 54 | 63 | 74 | 78 |
ガイドブッシュ 長さ | 60 | 60 | 60 | 60 | 60 | 75 | 75 | 85 | 95 | 90 | 100 |
名前 | TRP | 希望小売価格 | A-TRP | GP |
材料 | SUJ2 | SUJ2 | SUJ2 | SUJ2 |
硬度 | HRC58～62° | HRC58～62° | HRC58～62° | HRC58～62° |
許容範囲 | ±0.005mm | ±0.005mm | ±0.005mm | ±0.005mm |
使用法 | ために 方向をガイドするスタンピングダイフレーム、ロードアンロードガイドピラーに付属。フランジ部分で組み立てます。 | ために 方向をガイドし、パフォーマンスを向上させる大型スタンピングダイフレーム 安全と準備作業。 | ために スタンピングダイ - プログレッシブダイ/フォロー (-on) ダイ。 | ストリッパープレート オイルスロット付きショルダーガイドピラーはテールヘッド固定により取り付けられます。それ 使用前にスロットに潤滑油が必要です。 |
ボールガイドピラーガイドブッシュ： SPP、SRP、TRP、A-TRP
独立ガイドピラー： MYKP、MJKP、TU、TUR、TUB
スライドガイドピラーガイドブッシュ：SGP、SGPN
ストリッパプレートガイドピラー：GP、SGPH、SGOH、SGOR、SGBH
ボールガイドブッシュ：MBSH、MBSM、MBJH、MBJM
グラファイトガイドブッシュ：MUBZ、MUFZ
ストリッパープレートガイドブッシュ：GA、GB、GBHZ
ミスミ標準スライドガイド柱：MYP、MYZP
ミスミ標準独立ガイドピラー部品：MYZP、MYAP、MYJP、MYKP
ミスミ標準ボールガイド柱部品：RMSH、RKSH、PMSH、PKSH
明確な図面を提供する必要がある および要件を当社のエンジニアが徹底的に理解するようにします。
お客様は見積のために標準コードと図面を提供する必要があります。
通常サイズの場合、リードタイムは5〜10日です。
国内規格GCr15、欧州規格100Cr6、米国規格52100、日本規格鋼SUJ2、HRC58～62に対応。優れた耐摩耗性能。
オプションで表面浸炭焼入れ処理も可能です。浸炭層の深さは0.8～1.2mm、浸炭後の焼き入れ硬さは58～62HRCです。
SUJ2は機械的特性が非常に優れており、金型や機械の高速パンチ動作にも耐えることができます。
高精度保証。

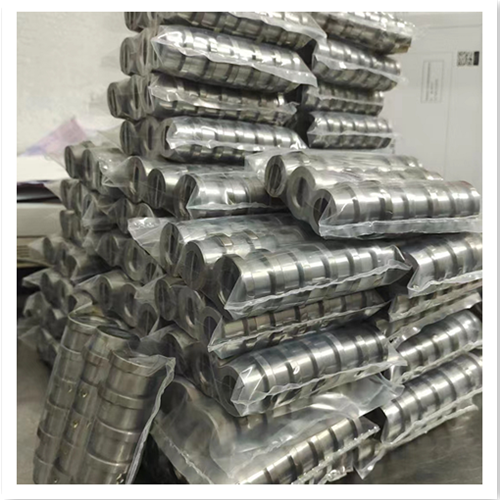

内側: バブルバッグ、PE バッグ、または防錆油を含むプラスチックシールと外側のカートンボックス、またはその他の安全なパッケージ。
 |  |
金型付属品の主な表面処理方法は、電気メッキ、スプレー、研磨、陽極酸化、黒化などです。
その機能は、金型部品の外観、耐食性、耐摩耗性を向上させることです。それぞれに以下のような独自の使用環境と条件があります。
鋼材の電気めっき
電気めっき - 電気めっきは、精密金型部品の表面を金属膜の層で処理する方法です。クロム、亜鉛、ニッケルなどのさまざまな金属が、さまざまな実用環境でコーティングとして使用されます。
用途：寸法精度の要求が低い部品に使用されます。電気めっきは膜厚均一性の制御が難しいため、寸法精度が高い場合には精度を確保するための付帯加工が必要となります。
鋼材溶射
溶射とは、精密金型部品の表面に塗料を吹き付ける処理方法のことです。
用途：高い寸法精度と高い耐摩耗性が要求される部品の最終表面処理として使用できます。
鋼材研磨
研磨とは、表面を滑らかで平らでバリのない状態に処理することを指します。
用途：金型部品の外観、微細粗さ、耐摩耗性の向上に。
一般的な鋼の黒染め
黒染めとは、金型部品の表面を処理する方法のことです。 黒色酸化膜の層になります。
用途：金型部品材料の一種としての普通鋼。性能ニーズと耐食性要件が高くない場合、黒化処理によりコストを節約できます。
アルミニウムアルマイト処理
陽極酸化 - 陽極酸化とは、金型部品の表面を酸化皮膜の層に処理することを指します。
用途：硬度が低いため、金型の補助アクセサリとしてよく使用されます。
ニーズに応じて表面処理を多数選択できます。以下に、私たちが使用する一般的な方法をいくつか示します。
