名前:精密鋼ゲージ ブロック グレード 0、グレード 1、グレード 2、スチール ゲージ ブロック セット

工場価格の鋼鉄ゲージ ブロック セットの速い細部:
原産地:中国
材質:ハイス、合金鋼、タングステン鋼、ステンレス鋼
グレード: 0、1、2
サイズ: 1mm-100mm
DIN861-1980 20℃精度(um)
RA: ≦0.2um

供給能力:月間100~200セット
  • MWMECH

  • MWM-191401

  • はい

可用性ステータス:
数量:

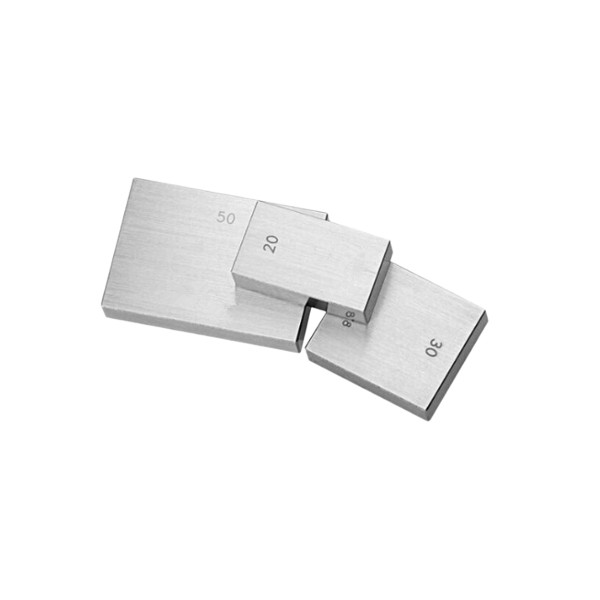

精密スチール ゲージ ブロック グレード 0、グレード 1、グレード 2  製品説明


1. 鉄筋ブロックセットの用途

ゲージ ブロック (ゲージ ブロック、ヨハンソン ゲージ、スリップ ゲージ、ジョー ブロックとも呼ばれます) は、精密な長さを生成するためのシステムです。これは、線形測定の基本的な基準です。測定器や工具、精密工作物の調整・確認・検査に。ゲージ ブロックは、さまざまな標準の長さのブロック セットで提供されます。使用中、ブロックは積み重ねられて、所望の長さまたは高さになる。

  • 長さの測定;

  • ワークピースのサイズ測定、または測定器やツールのキャリブレーションと調整に使用されます。



2. 鉄筋ブロックセットの詳細


材料

HSS、合金鋼、タングステンカーバイド、ステンレス鋼

ブロック数

32pcs/set、38pcs/set、47pcs/set、83pcs/set、87pcs/set、103pcs/set、   112ピース/セット

増分

0.01mm、   0.1mm、1mm、0.5mm、10mmなど

サイズ

1mm~100mm

正確さ

DIN861-1980 20℃精度(um)

測定

メートル法とインチ

学年

校正用グレード 0
車検1級

ワークショップのグレード2


3.  スチールゲージブロックセットの仕様


いいえ。 合計
ブロック(個)

精密級

寸法
    (んん)
寸法増分 数字
ブロックの
MW010101 32 0,1,2

1.005 / 1
MW010102 1.01-1.09 0.01 9
MW010103 1.1-1.9 0.1 9
MW010104 1.0~9.0 1 9
MW010105 10-30 10 3
MW010106 50 / 1
MW010201 38 0,1,2

1.005 / 1
MW010202 1.01-1.09 0.01 9
MW010203 1.1-1.9 0.1 9
MW010204 1.0~9.0 1 9
MW010205 10-100 10 10
MW010301 47 0,1,2

1.005 / 1
MW010302 1.01-1.20 0.01 20
MW010303 1.3-1.9 0.1 7
MW010304 1.0~9.0 1 9
MW010305 10-100 10 10
MW010401 83 0,1,2

1.005 / 1
MW010402 1.01-1.49 0.01 49
MW010403 1.6-1.9 0.1 4
MW010404 0.5~9.5 0.5 19
MW010405 10-100 10 10
MW010501 87 0,1,2

1.001-1.009 0.001 9
MW010502 1.01-1.49 0.01 49
MW010503 0.5~9.5 0.5 19
MW010504 10-100 10 10
MW010601 103 0,1,2

1.005 / 1
MW010602 1.01-1.49 0.01 49
MW010603 0.5~24.5 0.5 49
MW010604 25-100 25 4
MW010701 112 0,1,2
1.005 / 1
MW010702 1.001-1.009 0.001 9
MW010703 1.01-1.49 0.01 49
MW010704 0.5~24.5 0.5 49
MW010705 25-100 25 4


明確な図面を提供する必要があります  当社のエンジニアが完全に理解できるように、要件と要件。


精密スチールゲージブロック 特徴


  • シンプルな形状。

  • 使いやすい。別々に使用することも、さまざまなサイズに組み合わせてさまざまなテストを行うこともできます。

  • 鋼の硬度: 58-62HRC、タングステン鋼の硬度: ≧89HRA;ゲージは、精密な製品や機器を調整および検査するための線形測定に頻繁に使用されるツールです。

  • ゲージブロックは非磁性で、サイズを安定させるために特殊な熱処理と極低温処理が施されています。

  • 完全な最終検査;欠損製品 100% 修理または交換。

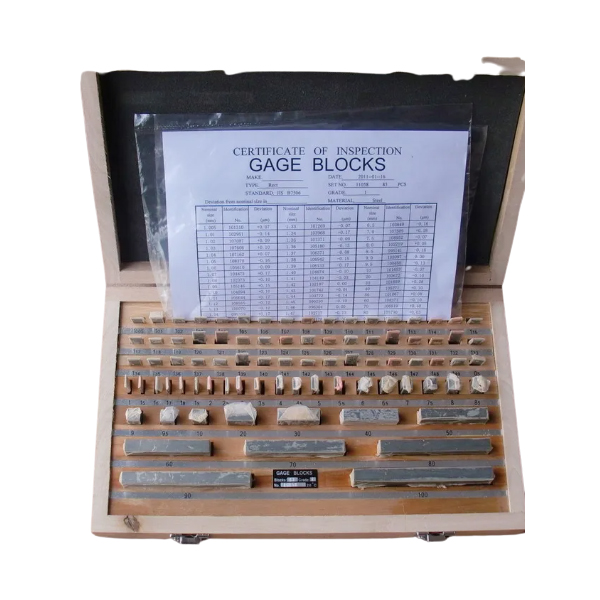

精密スチールゲージブロック  P梱包

パッケージ: プラスチック製の箱、木箱の選択

分類表示のあるプラスチックケースに梱包されたセットごと

分類された表示が付いている木箱に詰められるセットごと

利用可能なカスタマイズされたパッケージまたは要件




スチールゲージブロックサプライヤー-MWMECHPARTS

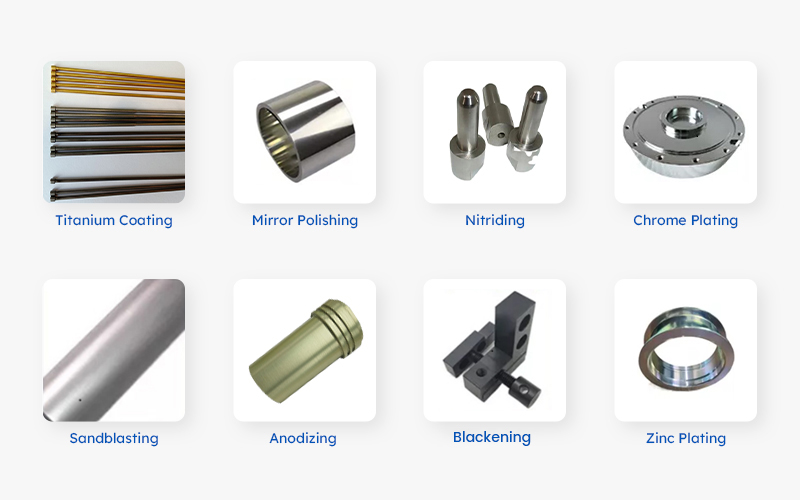

精密金型部品の表面処理機能


精密金型部品の表面処理方法


金型付属品の主な表面処理方法は、電気メッキ、スプレー、研磨、陽極酸化、黒色化などです。

機能は、金型部品の外観、耐食性、耐摩耗性を向上させることです。以下のように、それぞれ独自の使用環境と条件があります。


  • 鋼材電気めっき

電気めっき - 電気めっきは、精密金型部品の表面を金属膜の層で処理する方法です。クロム、亜鉛、ニッケルなどのさまざまな金属が、さまざまなユーティリティ環境でコーティングとして使用されています。

用途: 寸法精度の要求が低い部品に使用されます。電気めっきは厚みの均一性をコントロールするのが難しいため、寸法精度が高い場合は精度を確保するための付帯加工が必要になります。


  • 鋼材溶射

溶射とは、精密金型部品の表面に皮膜を吹き付ける処理方法です。

用途:高い寸法精度と高い耐摩耗性が要求される部品の最終表面処理として使用できます。


  • 鋼材研磨

研磨とは、表面を滑らかで平らなバリのない状態にすることです。

用途:金型部品の外観、微細粗さ、耐摩耗性の向上。


  • 一般的な鋼の黒化

黒化とは、金型部品の表面を処理する方法を指します  黒色酸化膜の層に。

用途: 金型部品材料の一種としての普通鋼。性能のニーズと耐食性の要件が高くない場合、黒化処理はコストを節約できます。


  • アルミニウム陽極酸化

陽極酸化 - 陽極酸化とは、金型部品の表面を酸化膜の層に処理することを指します。

用途:硬度が低いため、通常は金型の補助具として使用されます。


お客様のニーズに合わせて表面処理をお選びいただけます。以下は、私たちが使用するいくつかの通常の方法です。

表面処理-MWMECHPARTS




よくある質問


Q:どんなサービスができますか?

A: OEM/ODM。価格が確認された後に無料のサンプルを入手できますが、サンプルの貨物を共有する必要があります。顧客の図面またはサンプルごとに部品を製造します。お客様の知的財産保護の観点から、お客様の同一製品を第三者に販売することはありません。


Q: 正確な見積もりの​​ために、顧客はどのようなデータを提供する必要がありますか?

A: デッサンかサンプル、量、許容、標準、材料、表面仕上げ、他の特別な条件、等。


Q: 配送方法は何ですか?

A: DHL、EMS、UPS、陸上輸送または海上輸送が利用可能です。


Q: どのように品質管理を保証しますか?

A:注文ごとにテストレポートと材料組成証明書を使用した完全な検査と、欠陥製品の無料修理または交換のための1年間のアフターサービス。修理率はほぼゼロ、不良品はすべて無料で交換または修理。


Q: リードタイムはどのくらいですか?

A: 量までの 10-30days。


Q:どんな表面処理に対応できますか?

A:窒化チタン(TiN)、TiCN、チタンメッキ、黒染、浸炭、亜鉛メッキ、亜鉛メッキ、   亜鉛メッキ、クロムメッキなど


Q: あなたの支払条件は?

A: T/T、L/C、ウェスタン ユニオン、PayPal など。
