Name: Precision Steel Pin Gauge, Go- No-Go Pin Gauges, Plug Pin Gauges, Steel Pin Gauge Set, Steel Plug Gage Set

Factory price steel pin gauge sets quick details:
Place of Origin: China
Material: SKD11, tungsten steel, white steel
White steel Hardness: 58-62HRC
Tungsten steel hardness: ≧89HRA
Tolerance: +/-0.001mm
RA: ≦0.2um
Measuring scope:0.1mm-20mm

Supply Ability:100-200 sets per month

  • MWMECH

  • MWM-191301

  • はい

可用性ステータス:
数量:




精密鋼ピンゲージ  製品説明


1. スチールピンゲージセットの用途

  • 測定器・ゲージの内孔検査・校正用標準工具です。

  • 電子基板の穴、回路基板の穴、金型、精密機械製造などの産業分野での数量検査に広く使用されています。

  • 非標準およびサンプルのカスタマイズを受け入れます。

ゴーノーゴーピンゲージサプライヤー-MWMECHPARTS

2. スチールピンゲージセットの詳細


材料

HSS、合金鋼、超硬、白鋼

ピン数

41、   51ピース/セット

増分

0.01mm

正確さ

標準公差: +/-0.001mm;カスタマイズされた選択肢: +/-0.0005mm、+/-0.002mm、+0.005mm、-0.005 mm

直径範囲

メトリック 0.1mm-40mm;インチ 0.011in-1.000in


3.  スチールピンゲージセットの仕様


いいえ。 呼び径間隔 0.01mm ブロック数(個) いいえ。 呼び径間隔 0.01mm ブロック数(個)
MW0301 0.10  0.11    0.12…0.50 41 MW0321 10.00  10.01    10.02…10.50 51
MW0302 0.50  0.51    0.52…1.00 51 MW0322 10.50  10.51    10.52…11.00 51
MW0303 1.00  1.01    1.02…1.50 51 MW0323 11.00  11.01    11.02…11.50 51
MW0304 1.50  1.51    1.52…2.00 51 MW0324 11.50  11.51    11.52…12.00 51
MW0305 2.00  2.01    2.02…2.50 51 MW0325 12.00  12.01    12.02…12.50 51
MW0306 2.50  2.51    2.52…3.00 51 MW0326 12.50  12.51    12.52…13.00 51
MW0307 3.00  3.01    3.02…3.50 51 MW0327 13.00  13.01    13.02…13.50 51
MW0308 3.50  3.51    3.52…4.00 51 MW0328 13.50  13.51    13.52…14.00 51
MW0309 4.00  4.01    4.02…4.50 51 MW0329 14.00  14.01    14.02…14.50 51
MW0310 4.50  4.51    4.52…5.00 51 MW0330 14.50  14.51    14.52…15.00 51
MW0311 5.00  5.01    5.02…5.50 51 MW0331 15.00  15.01    15.02…15.50 51
MW0312 5.50  5.51    5.52…6.00 51 MW0332 15.50  15.51    15.52…16.00 51
MW0313 6.00  6.01    6.02…6.50 51 MW0333 16.00  16.01    16.02…16.50 51
MW0314 6.50  6.51    6.52…7.00 51 MW0334 16.50  16.51    16.52…17.00 51
MW0315 7.00  7.01    7.02…7.50 51 MW0335 17.00  17.01    17.02…17.50 51
MW0316 7.50  7.51    7.52…8.00 51 MW0336 17.50  17.51    17.52…18.00 51
MW0317 8.00  8.01    8.02…8.50 51 MW0337 18.00  18.01    18.02…18.50 51
MW0318 8.50  8.51    8.52…9.00 51 MW0338 18.50  18.51    18.52…19.00 51
MW0319 9.00  9.01    9.02…9.50 51 MW0339 19.00    19.01  19.02…19.50 51
MW0320 9.50  9.51    9.52…10.00 51 MW0340 19.50    19.51  19.52…20.00 51


直径サイズ       (んん) 長さサイズ(mm)

許容範囲

 (んん)

真円度

 (んん)

許容範囲

 (んん)

真円度

(んん)

/ / クラス 0 クラス1
0.10-0.19 40

±0.001 0.0008
0.20~0.99 40 +/-0.0005 0.0003 ±0.001 0.0008
1.00-10.00 50 +/-0.0005 0.0003 ±0.001 0.0008
10.01-20.00 50

±0.0015 0.0015


4. 精密鋼製ピンゲージ 常用材料と基本データ


  • 材質:SKD11、ホワイトスチール、  タングステン鋼

  • ホワイトスチール硬度:58-62HRC

  • タングステン鋼硬度:≧89HRA

  • 標準公差:±0.001mm

  • 測定範囲:0.2mm~40mm

  • RA: ≦0.2um


明確な図面を提供する必要があります  技術者が十分に理解できるように、要件を明確にします。

以下のような精密機械部品も供給できます。


組み立てラインパンチ、

アッセンブルラインヘッドパンチ、

アッセンブルライン接続 -アダプターパーツ、

ライン取り付けプレート コンポーネントを組み立てます。

組立ラインメタルグリッパー、

ライン ガイドの袖を組み立てて下さい、

ラインオリエンテーションインサートを組み立てます,

ラインフランジコネクタ部品を組み立て、

組立ライン装置、

Assemble Line用オリエンテーションパーツ、

組立ライン用測定部品、

検査部品、

非標準の金属分割カッターはラインツーリングを組み立てます…


精密鋼製ピンゲージセットの特徴s


  • 良好な一貫性、安定した品質、通常の公差 +/-0.001mm。

  • の  カスタマイズされた公差の選択: +/-0.0005mm、+/-0.002mm、+0.005mm、-0.005 mm。

  • -198℃の超低温処理後も寸法安定性に優れています。

  • 主に複数回の熱処理工程により高硬度。

  • 防錆・防食、非磁性、主に医療・食品業界向け。

  • 完全な最終検査;欠損製品 100% 修理または交換。

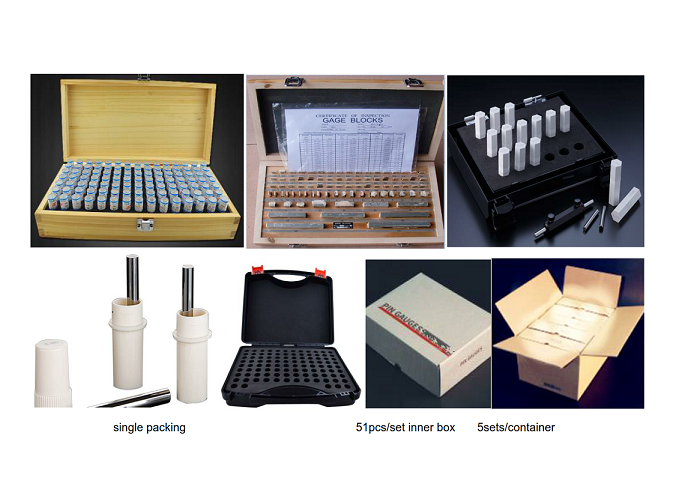

精密鋼製プラグゲージセット  P梱包

パッケージ: プラスチックケース、木製ケースの選択


プラスチックの箱に詰められたシングル

51個または100個/セットのプラスチックケース入り

51個または100個/セットの木製ケース入り

5 セット/カートン

利用可能なカスタマイズされたパッケージまたは要件


スチールピンゲージサプライヤー-MWMECHPARTS go-no-goピンゲージパッキン-MWMECHPARTS

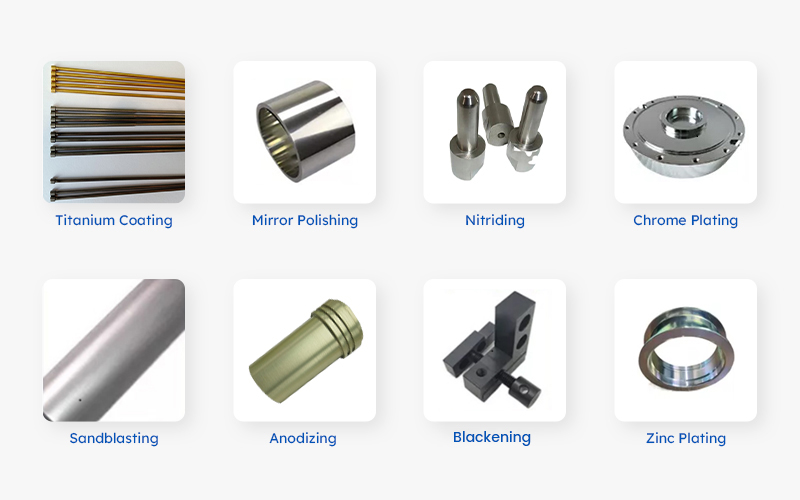

精密金型部品の表面処理機能


精密金型部品の表面処理方法


金型付属品の主な表面処理方法は、電気メッキ、スプレー、研磨、陽極酸化、黒色化などです。

機能は、金型部品の外観、耐食性、耐摩耗性を向上させることです。以下のように、それぞれ独自の使用環境と条件があります。


  • 鋼材電気めっき

電気めっき - 電気めっきは、精密金型部品の表面を金属膜の層で処理する方法です。クロム、亜鉛、ニッケルなどのさまざまな金属が、さまざまなユーティリティ環境でコーティングとして使用されています。

用途: 寸法精度の要求が低い部品に使用されます。電気めっきは厚みの均一性をコントロールするのが難しいため、寸法精度が高い場合は精度を確保するための付帯加工が必要になります。


  • 鋼材溶射

溶射とは、精密金型部品の表面に皮膜を吹き付ける処理方法です。

用途:高い寸法精度と高い耐摩耗性が要求される部品の最終表面処理として使用できます。


  • 鋼材研磨

研磨とは、表面を滑らかで平らなバリのない状態にすることです。

用途:金型部品の外観、微細粗さ、耐摩耗性の向上。


  • 一般的な鋼の黒化

黒化とは、金型部品の表面を処理する方法を指します  黒色酸化膜の層に。

用途: 金型部品材料の一種としての普通鋼。性能のニーズと耐食性の要件が高くない場合、黒化処理はコストを節約できます。


  • アルミニウム陽極酸化

陽極酸化 - 陽極酸化とは、金型部品の表面を酸化膜の層に処理することを指します。

用途:硬度が低いため、通常は補助金型の付属品として使用されます。


お客様のニーズに合わせて表面処理をお選びいただけます。以下は、私たちが使用するいくつかの通常の方法です。

表面処理-MWMECHPARTS




よくある質問


Q:どんなサービスができますか?

A: OEM/ODM。価格が確認された後に無料のサンプルを入手できますが、サンプルの貨物を共有する必要があります。顧客の図面またはサンプルごとに部品を製造します。お客様の知的財産保護の観点から、お客様の同一製品を第三者に販売することはありません。


Q: 正確な見積もりの​​ために、顧客はどのようなデータを提供する必要がありますか?

A: デッサンかサンプル、量、許容、標準、材料、表面仕上げ、他の特別な条件、等。


Q: 配送方法は何ですか?

A: DHL、EMS、UPS、陸上輸送または海上輸送が利用可能です。


Q: どのように品質管理を保証しますか?

A:注文ごとにテストレポートと材料組成証明書を使用した完全な検査と、欠陥製品の無料修理または交換のための1年間のアフターサービス。修理率はほぼゼロ、不良品はすべて無料で交換または修理。


Q: リードタイムはどのくらいですか?

A: 量までの 10-30days。


Q:どんな表面処理に対応できますか?

A:窒化チタン(TiN)、TiCN、チタンメッキ、黒染、浸炭、亜鉛メッキ、亜鉛メッキ、   亜鉛メッキ、クロムメッキなど


Q: あなたの支払条件は?

A: T/T、L/C、ウェスタン ユニオン、PayPal など。
